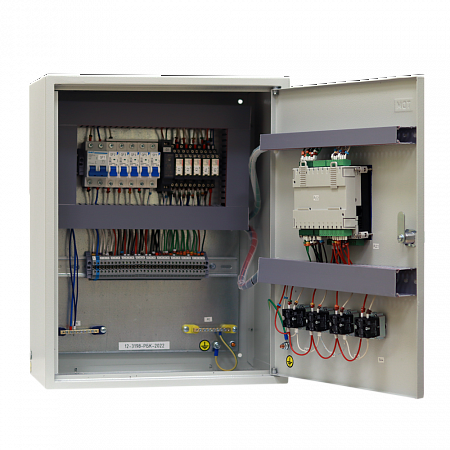

Шкаф управления системой отопления с двумя контурами RUBICON Heat предназначен для управления и защиты двухконтурного индивидуального теплового пункта. Применяется в жилых и общественных зданиях, на промышленных объектах — там, где из одной точки подключения к теплосети запитаны одновременно система отопления и горячее водоснабжение. Построен на базе контроллера Segnetics SMH4. Независимо регулирует температуру в контуре отопления (по погоде) и в контуре ГВС (по уставке), управляет циркуляционными насосами обоих контуров с ротацией и резервированием.
Характеристики теплового пункта
- Первый контур — отопление
- Второй контур — горячее водоснабжение (ГВС)
Функциональные характеристики шкафа автоматики
- Погодозависимое регулирование температуры в подающем трубопроводе отопления
- Регулирование температуры ГВС по уставке (независимо от контура отопления)
- Контроль температуры воды, сбрасываемой в теплосеть (обратка)
- Ручное либо автоматическое включение / выключение насосов системы отопления и ГВС
- В автоматическом режиме — контроль работы насосов: АВР и ротация для каждого контура
- Учёт наработки моточасов насосов
- Запись аварийных событий в энергонезависимую память контроллера

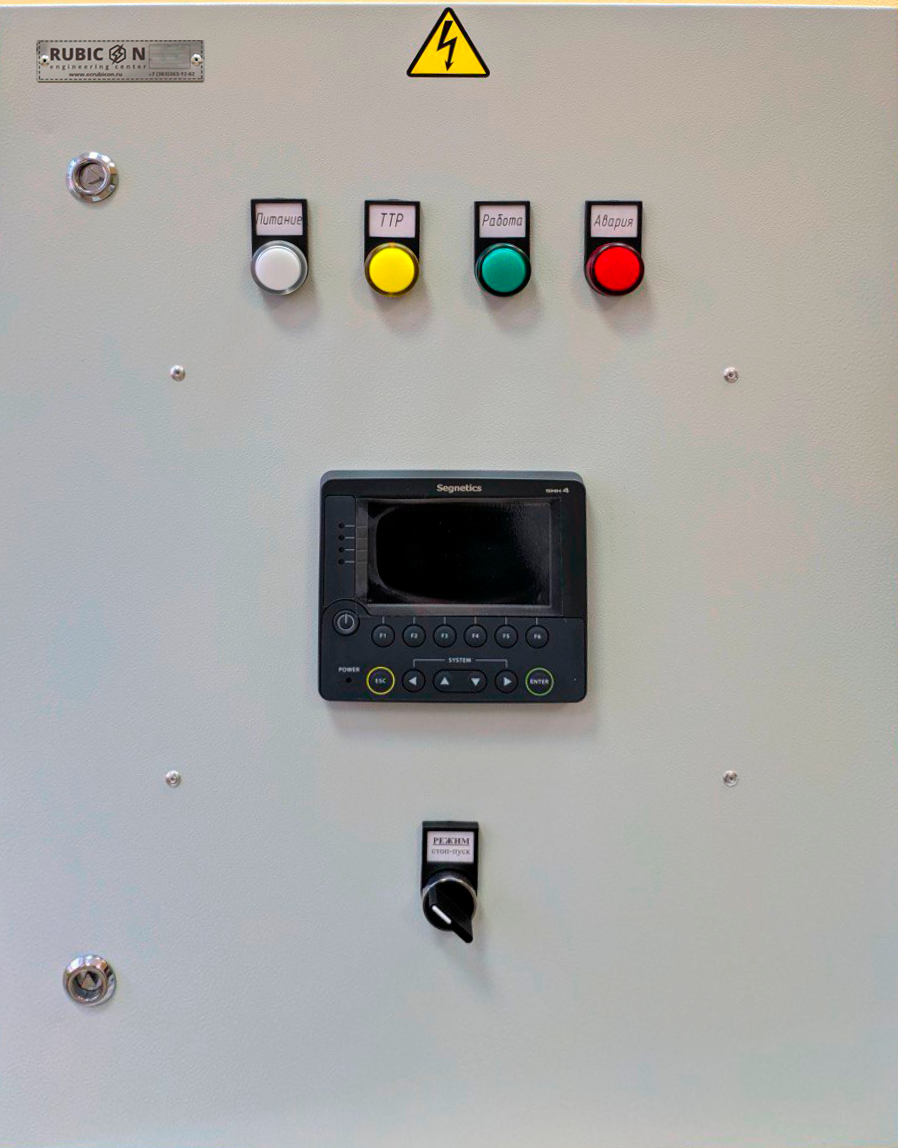

- Индикация рабочих и аварийных режимов на лицевой панели
- Передача данных в АСУ ТП здания по протоколу Modbus RTU (RS-485)
Элементы установки
Контур отопления:
- Насосная группа (основной + резервный)
- Клапан регулирующий
- Датчик температуры подачи теплоносителя
- Датчик температуры обратного теплоносителя
- Датчик наружной температуры
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Контур ГВС:
- Насосная группа циркуляции ГВС
- Клапан регулирующий
- Датчик температуры ГВС
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Применение
- Индивидуальные тепловые пункты (ИТП) многоквартирных домов
- Общественные здания с ГВС: школы, детсады, офисные центры, поликлиники
- Промышленные объекты, где требуется одновременно отопление и ГВС
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Техническая поддержка проектировщиков — бесплатно. ЗИП — 3 рабочих дня. Стоимость шкафа под проект зависит от набора датчиков, мощности насосов, наличия ЧП, исполнения корпуса.
