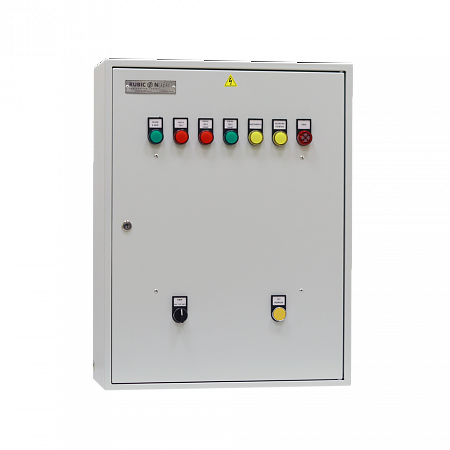

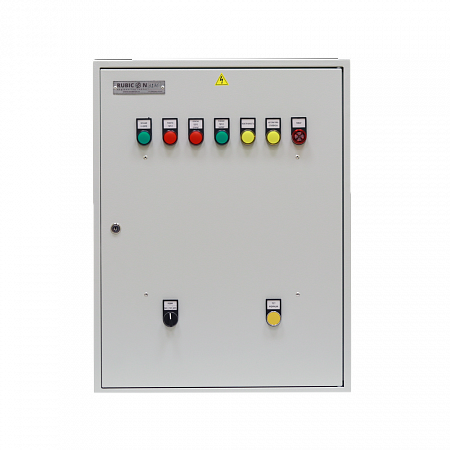

Пожарный шкаф управления двигателями вентиляторов дымоудаления и подпора воздуха RUBICON Fire Smoke — низковольтное комплектное устройство для управления асинхронными электродвигателями вентиляторов систем противодымной вентиляции. Обеспечивает автоматический запуск при пожарной тревоге, ручное управление с лицевой панели, защиту двигателей и передачу состояний в систему диспетчеризации здания.
Шкаф изготавливается под конкретный проект: количество, мощность и способ пуска двигателей определяются расчётом ПДВ. Поддерживаются прямой пуск, пуск по схеме «звезда-треугольник», плавный пуск (софт-стартер), частотное регулирование.
Основные функции
- Автоматический пуск двигателей вентиляторов по сигналу от пожарной сигнализации (сухой контакт или RS-485)
- Ручной пуск / останов каждого двигателя с лицевой панели
- Переключение «Основной / Резервный» вентилятор при отказе
- Контроль работы: токовая защита, обрыв фазы, перегрев обмоток (термоконтакт), контроль вращения ротора
- Индикация состояния: «Работа», «Авария», «Готовность», «Сеть»
- Поддержка схем пуска: прямой, Y/Δ, плавный (софт-стартер), частотный (ПЧ)
- Передача данных в АСУ ТП по интерфейсу RS-485 Modbus RTU; опционально — Ethernet / Modbus TCP
- Два ввода питания с автоматическим вводом резерва (АВР) — опция
- Автоматический тест запуска вентилятора (1 раз в месяц) — опционально
Конструкция

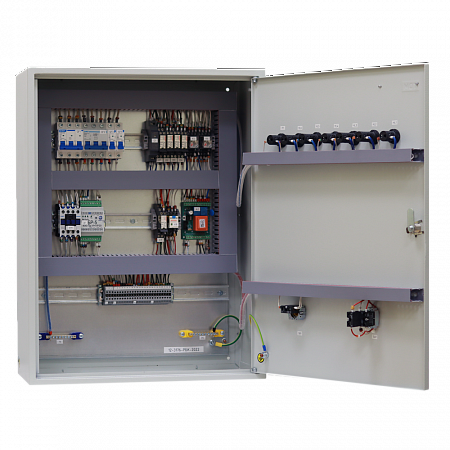

Напольное или настенное исполнение корпуса, в зависимости от мощности. Корпус — листовая сталь 1,5–2,0 мм с порошковой покраской. Варианты цвета по ГОСТ пожарной сигнализации: RAL 7035 (серый, стандарт), полностью красный или серый корпус + красная дверца. Степень защиты — IP31 в стандартном исполнении, IP54 или IP65 опционально. Внутренняя компоновка на DIN-рейках, силовые кабели вводятся через фланцы снизу. Все клеммы маркированы согласно принципиальной схеме.
Принудительный обдув корпуса вентилятором с термостатом используется только при применении частотного преобразователя и мощности двигателя более 4 кВт. Для схем пуска «звезда-треугольник» и плавный пуск (софт-стартер) принудительная вентиляция корпуса не требуется независимо от мощности. Дверца оборудована замком с секретом, окном для просмотра индикации (опционально), разъёмом для пломбирования.
Применение
Используется в составе систем противодымной вентиляции: удаление дыма из коридоров и холлов, подпор воздуха в лестничные клетки и лифтовые шахты, защита помещений от задымления. Применяется на объектах торгового назначения, в больницах, высотных жилых и офисных зданиях, промышленных предприятиях, подземных паркингах. Соответствует требованиям ГОСТ Р 53325-2012, СП 7.13130.2013.
Комплект поставки
- Шкаф управления в собранном виде с протоколом заводских испытаний
- Принципиальная схема и схема подключения (в комплекте и PDF)
- Паспорт изделия
- Руководство по монтажу, пусконаладке и эксплуатации

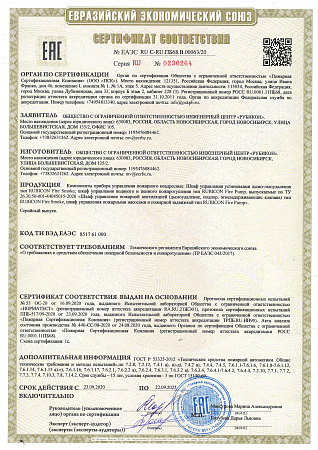

- Сертификат пожарной безопасности ЕАЭС
- Ключи от замка дверцы (2 шт.)
- Запасные плавкие вставки и лампы индикации
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Авторизованный пусконаладочный центр с выездом на объект по РФ. Поставка ЗИП и принципиальных схем в течение 3 рабочих дней. Техническая поддержка проектировщиков — бесплатно.
